Was ist ein BHKW?
In Objekten, in denen ganzjährig viel Wärme und auch viel Strom verbraucht wird empfiehlt sich der Einsatz eines H+V Blockheizkraftwerks (BHKW). Unsere kompakten Kraftwerke wandeln Gas in elektrischen Strom um und produzieren zusätzlich noch viel nutzbare Wärme. Der produzierte Strom kann selbst genutzt oder per Einspeisevergütung an den örtlichen Stromanbieter verkauft werden. Die Wärme wird in einem Puffer-speicher „geparkt“ und steht so jederzeit für Duschwasser oder Heizung zur Verfügung. Die Energiekosten werden erheblich reduziert, dem Anstieg der Gas- und Strompreise wird effizient entgegengewirkt, große Mengen CO2 werden eingespart.
Energiesparen durch Kraft-Wärme-Kopplung
Die Bundesregierung weitet die Förderung von KWK-Anlagen aus und beschleunigt den Ausbau dieser Technologie.
Ziel ist es, ihren Anteil der Stromerzeugung auf 25 Prozent anzuheben. Derzeit liegt er bei etwa
15 Prozent. KWK Anlagen sind auch geeignet, Schwankungen in der Stromerzeugung, wenn Wind oder Sonne nicht ausreichen, auszugleichen.
Mit der Anfang 2016 in Kraft getretenen Novelle des Kraft-Wärme-Kopplungsgesetzes (KWKG) wurde die Förderung von KWK-Anlagen deutlich verbessert. Damit soll sichergestellt werden, dass die hocheffiziente und klimafreundliche Kraft-Wärme-Kopplung auch in Zukunft eine wichtige Rolle bei der weiteren Umsetzung der Energiewende in Deutschland spielt.
Quelle: www.bundesregierung.de
Stand Juli 2018
Funktion und Aufbau eines BHKWs
Die Antriebskraft des Motors wird im Generator in eine Produktion von Strom umgewandelt und dem Motor wird im Bereich des Kühlwassers sowie des Abgasstroms über Wärmetauscher Wärme entnommen und der Erwärmung von Heizwasser zugeführt. Ökologisch gesehen werden gegenüber der getrennten Erzeugung von Strom in großen Kraftwerken und der Wärme in Niedertemperatur- oder Brennwertkesseln erhebliche Mengen an Primärenergie (Gas) eingespart. Diese Einsparungen beziffern sich je nach eingesetzter Technologie und Größenklasse des BHKW auf 20% bis 40% der Primärenergie sowie 40% bis 50% in Bezug auf die CO2-Emission.
Besonders die Emission von CO2 und die damit einhergehende Klimaerwärmung aufgrund des Treibhausgaseffektes ist ein ökologisch bedeutendes Problemfeld.
Technische Daten und Modelle
Typ DAE 249
Kraftstoff Erdgas H
Betriebsweise Netzparallel
Elektrische Leistung max. 49 kW
Thermische Leistung max. 104 kW
(R < 35°C)
Stromkennzahl 0,47
Wirkungsgrad thermisch 69,6 %
Wirkungsgrad elektrisch 32,88%
Gesamt -Wirkungsgrad 103%
Kraftstoffverbrauch 149 KW Hi
Schalldruckpegel 55 dB(A)/1m
Vorlauftemperatur max.85°C
Rücklauftemperatur Max. 70°C
Eigenverbrauch Standby 39W
Motor
Bauart Gasmotor
Zylinderzahl 8
Hubraum 6238 ccm
Nennleistung 50kW
Abgasstrom ca. 328m3
Abgasgegendruck max. 12 mbar
Generator
Generator Asynchron
Spannung 400 V
Frequenz 50 Hz
Nenndrehzahlung 1525 U/min
Leistungsfaktor 0,95
Wirkungsgradklasse High Efficiency IE3
Anzugsstrom Sanftanlauf max. 86A
Abmessungen und Gewicht
Länge 2450 mm
Breite 1250 mm
Höhe 1200 mm
Farbe silber / rot
Gewicht 1730 kg
Durchmesser Abluftkanal 225 mm
Gasanschluss 1 1/4"
Vor-/Rücklauf 1 1/2"
Abgasanschluss PP 100mm
Netzüberwachung
Hersteller Bender
Typ VMD4105-D-2
Emissionen 1/2 TA-Luft
Typ DAG 225
Kraftstoff Erdgas H
Betriebsweise Netzparallel
Elektrische Leistung max. 20 kW
Thermische Leistung max. 48 kW
( R < 35°C)
Stromkennzahl 0,384
Gesamt -Wirkungsgrad 104%
Kraftstoffverbrauch 69,5KW Hi
Schalldruckpegel 52 dB(A)/1m
Vorlauftemperatur max.85°C
Rücklauftemperatur max.70°C
Abgasreinigung Katalysator
elektrische Wirkungsgrad 28,90%
thermischer Wirkungsgrad 75,14%
Eigenverbrauch Standby 39 W
Betriebsart 100 % wärmegeführt
Motor
Bauart Gasmotor
Zylinderzahl 4
Hubraum 2237 ccm
Nenndrehzahl 1520-1545U/min
Nennleistung 22 kW
Abgasstrom ca. 160m³/h/ 60°Grad
Abgasgegendruck max. 5 mbar
Generator
Generator Asynchron
Typ ACA
Hersteller ecoDrives
Scheinleistung 22 KVA
Spannung 400 V
Frequenz 50 Hz
Nenndrehzahlung 1540 U/min
Leistungsfaktor 0,99 Kompensiert
Wirkungsgradklasse High Efficiency IE2
Anzugsstrom Sanftanlauf
Abmessungen und Gewicht
Länge 1950 mm
Breite 800 mm
Höhe 1200 mm
Farbe silber / rot
Gewicht 790 kg
Durchmesser Abluftkanal 225 mm
Gasanschluss 3/4"
Vor-/Rücklauf 1"
Abgasanschluss PP 80mm
Netzüberwachung
Hersteller Bender
Typ VMD4105-D-2
Absicherung
Typ Egutec LS Automat C50A
Generatorschütz/-schalter
Typ Eaton ZB150-50KK
Emissionen 1/2 TA-Luft
Typ DAG E 7500
Kraftstoff Erdgas H
Betriebsweise Netzparallel
Elektrische Leistung max. 7,5 kW
Thermische Leistung max. 18,1 kW
( R < 35°C)
Stromkennzahl 0,42
Gesamt -Wirkungsgrad 95 %
Kraftstoffverbrauch 27,2 KW Hi
Schalldruckpegel 55 dB(A)/1m
Vorlauftemperatur max.80°C
Rücklauftemperatur max.60°C
Eigenverbrauch Standby 39 W
Motor
Bauart Gasmotor
Zylinderzahl 3
Hubraum 962 ccm
Nennleistung 8,4 kW
Abgasstrom ca. 60m³/h/ 60°Grad
Abgasgegendruck max. 15 mbar
Generator
Generator Asynchron
Spannung 400 V
Frequenz 50 Hz
Nenndrehzahlung 1540 U/min
Leistungsfaktor 0,89
Wirkungsgradklasse High Efficiency IE2
Anzugsstrom Sanftanlauf
Abmessungen und Gewicht
Länge 1850 mm
Breite 800 mm
Höhe 1350 mm
Farbe silber / rot
Gewicht 590 kg
Netzüberwachung
Hersteller Bender
Typ VMD4105-D-2
Emissionen 1/2 TA-Luft

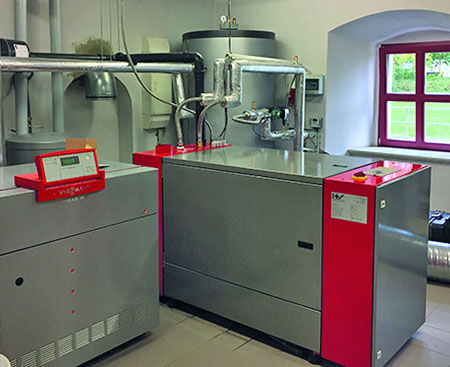

Gaskessel
BHKW DAG 225
H+V "Bison"
DAE 249
49 kW el.
H+V "Bison"
DAE 225
20 kW el.
H+V "Bison"
DAE 7500
7,5 kW el.
